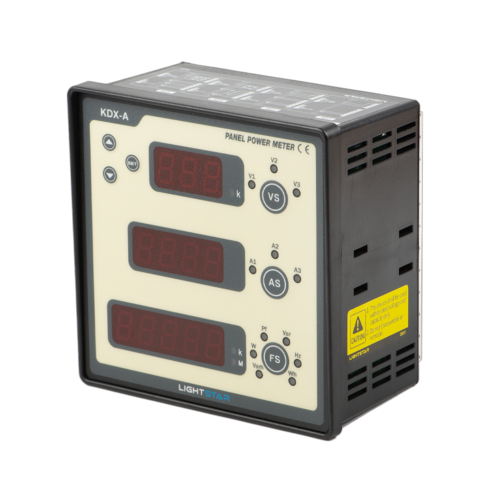

1. 주문방법

  (1) 제품명 / 사양선택: 제품명 및 전압,전류,전력,역률 등 표시

  (2) 통신(유/무)선택: 통신(RS-485)을 추가여부선택

​

2. 사양
  (1) 용도:  3상전압, 전류, 전력, 역율, 무효전력, 주파수, 전력량, 무효전력량을 측정하고 표시하는 계기.
  (2) 동작전원: AC 90~260V(50/60Hz), DC 110V / KDX-C : AC 220V(60Hz)
  (3) 사용주위온도 / 습도: -10~55℃ / 20~85%

  (4) 절연저항: 100㏁이상(500VDC 메가 기준)

  (5) 내전압: AC 2kV/1분견딤
  (6) 뇌임펄스: 전압(1.2㎲/50㎲,5kV) , 전류(8㎲/20㎲)

  (7) 표시방식: 14.2 LED(0.56인치, 적색), 갱신속도 1000ms

  (8) 통신: RS-485 multi-drop 2wire, 9600bps, 0~255번, 최대 1.2Km, Modbus RTU
  (9) 중량: 800g (KDX-C : 1kg)

​

3. 기타

 (1) 범위 및 정확도

  (2) 설정방법
     - 전압설정 : set+VS → ▲또는▼터치하여 3P3 , 3P4중 선택 → VS터치 → PT 500(직결시 선택) , 기타
                       PT사양선택 → VS터치
     - 전류설정 : set+AS → CT 5 → ▲또는▼터치하여 CT 1차값 선택 → AS터치

  (3) 결선도 및 치수



​

  (4)  자세한정보가 필요하시면, "카다로그"를 다운 받으시거나 하기 전화번호로 상담하여 주십시오
