1. 주문방법

 1) 사용용도 : 일반용, SGR용 등 사용용도에 따른 분류

 2) 사양선택 : 제품명(관통치수), 누설전류 정격 입/출력 등을 표시

 3) 사양 외 주문시 "구매하기"를 선택 후 "특이사항"에 직접 사양을 기재하여 주십시오.

2.  사양

  (1) 최고전압 : AC 600V 이하 선로

  (2) 누설전류 정격 입·출력 : AC 200mA / 100mV(2㏀ 접속가능 수신부 접속시)

  (3) 사용주위온도 : -10℃~+50℃

  (4) 주파수 : 50/60Hz

3. 기타

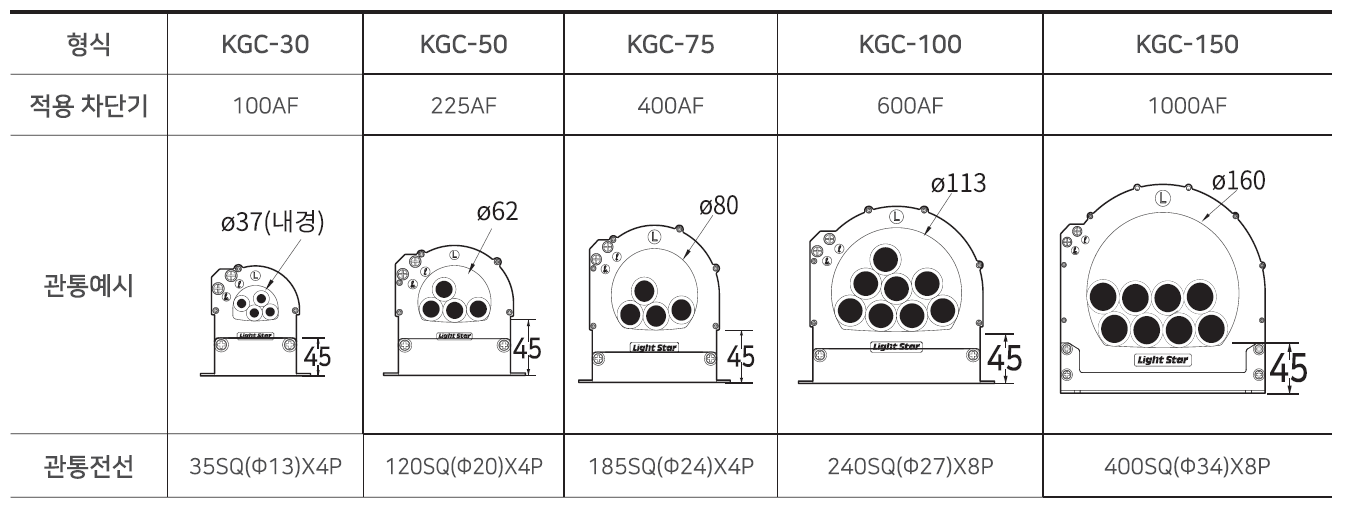

 1) 전선 관통도

 2) 관통 전선 허용전류

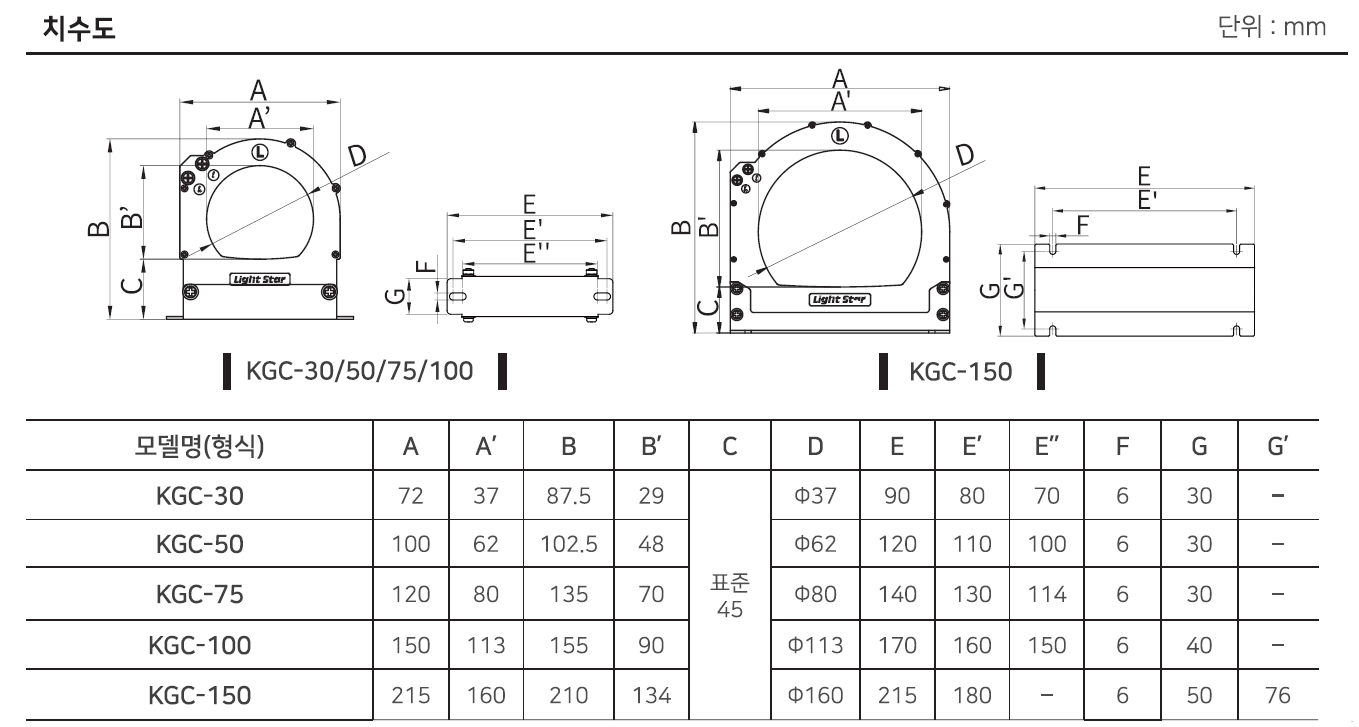

 3) 치수도

※ 주의 : 본제품의 사양, 치수, 구성 등은 예고없이 변경될 수 있습니다.

 4) 설치 시 주의사항

  (1) 중성선(N)이 ZCT를 통과하지 않으면 누전경보기에 누전경보가 발생하며, 1P3W 또는 3P4W에서 설치 시 반드시 중성선(N)을 관통해야 함

  (2) 2차측 배선은 정전유도나 전자유도 방지를 위하여 2심 일괄 실드선 또는 트위스트 페어선으로 하기 바람

  (3) 전선 관통 시 가능한 한 자기평형이 되도록 배치바람

       자기 평형이 되지 않으면 유도 자기 불평형으로 1차 도체 전류에 의해 2차 출력으로 오작동의 원인이 됨

  5) 자세한 정보가 필요하시면, "카탈로그"를 다운 받으시거나 하기 전화번호로 상담하여 주십시오.

    T. 070-5126-2041

    H. 010-3463-3071
