1. 주문방법​

  (1) 제품명 / 사양선택: 제품명 및 전력량 동기 및 인출을 표시

​

2. 사양
  (1) 용도 :  전력량계로부터 WP(전력량신호) , EOI(수요시한 마감신호)를 입력받아 절연된 WP , EOI신호를 재출력 하는 기기
  (2) 동작전원 : AC 220V(60Hz)​

  (3) 설정

      - 기기 주소: 0~255

      - 통신 속도: 9600~19200bps 선택

      - PT비: 1~2000 / CT비 1~2000

      - 계기정수: 1~50000 KWh

      - 신호입력 방식 PULSE/TOGGLE 선택

      - 사용자 요구시간: 1/5/10/15/30/60분​​​
  (4) 사용온도/습도 : -10~55℃ (단, 결빙이 되지 않는 상태) / 20~85% RH(단, 이슬이 맺히지 않는 상태)

  (5) 표시

      - FND : 9.14(0.36")mm 적색(6digit)

      - 측정 값 표시(소수점 둘째자리 고정) : 예상전력(KW/MW), 누적전력량(KWh/MWh)

  (5) 통신 : RS-485 muiti-drop 2wire(MODBUS RTU), 9600/19200bps

  (6) 절연저항 : 10㏁이상

  (7) 내전압 : AC 2kV/1분견딤
  (8) 뇌임펄스 : 전압 1.2㎲/50㎲, 6kV(각 입력 일괄과 대지간)

3. 기타

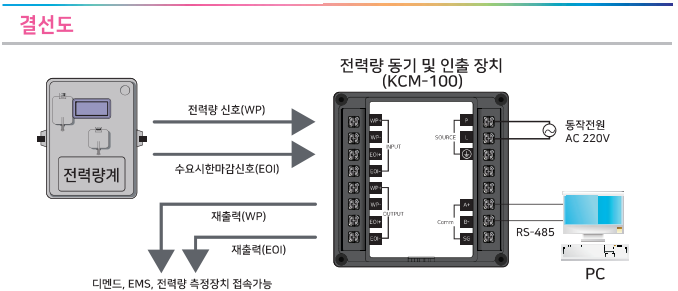

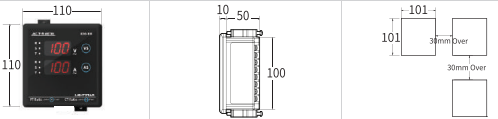

  (1) 결선도 및 치수



​

​  (2) 자세한정보가 필요하시면, "카다로그"를 다운 받으시거나 하기 전화번호로 상담하여 주십시오
      T. 070-5126-2041
      H. 010-3463-3071
